快走丝线切割机床结构设计
Sg线切割是一种电加工机床,靠钼丝通过电腐蚀切割金属(特别是硬材料、行状复杂零件）。电火花线切割加工（Wire cut Electrical Discharge Machining，简称WEDM），有时又称线切割。线切割具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点，已在生产中获得广泛的应用，目前国内外的电火花线切割机床已占电加工机床总数的60％以上。数控线切割机床根据工作状态不同分为快速处和慢走的两种。快走丝机床位用钼丝作为加工刀具，钼丝在使用中往复快速运动。工作中钼丝的运动速度可以达到10m／s以上。由于其运动速度较高，对支承钼丝运动的滚轮的运动精度和使用寿命要求较高。同时钼丝在高速运动时，由于多种物理因素的影响，如：支承滚轮的振动、加工中电火花局部爆炸引起的不平衡张力等，可能使处于切割区域的钼丝产生径向振动，因此很难保证其准确的运动轨迹，特别是在型腔的角部很容易造成加工缺陷，所以快走丝线切割的加工精度往往较低，常用于精度要求较低的零件加工。快走丝数控线切割机床功能比较单一，价格使宣。快走丝线切割机床常用的钼丝直径有0.15mm、0.18mm等规格，因钼丝传导电流容量的影响（3A ~ 6A），使得快走丝线切割机床的加工效率稍低。
慢走丝线切割机床使用经过精密拉制的铜丝作为切割加工刀具，加工中铜丝的运动速度最低只有20mm/s，大大低于快走丝线切割机床，作为加工刀具的铜纹均为一次促使用。由于使用高精度轴承支承铜丝的传动滚轮，铜丝的直线运动精度较高。一次性使用的铜丝刀具，完全避免了因电火花烧蚀引起铜丝直径减小对加工精度的影响，可以保证比较高的加工精度。通过在去离子水中进行“二次加工”或“多次加工”的方法，配合火花放电的能量控制系统，可以大大提高加工工件的直线度和表面加工质量。慢走丝线切割机休使用铜丝的直径可以达到0.3mm或更高，可以通过10A以上高频电流，其单位时间的金属去除率远高于快走丝线切割机床。
1．线切割广泛应用于加工各种冲模。2．线切割可以加工微细异形孔、窄缝和复杂形状的工件。3．线切割加工样板和成型刀具。 4．线切割加工粉末冶金模、镶拼型腔模、拉丝模、波纹板成型模板。5．线切割加工硬质材料、切割薄片，切割贵重金属材料。 6．线切割加工凸轮，特殊的齿轮。7．线切割适合于小批量、多品种零件的加工，减少模具制作费用，缩短生产周期。

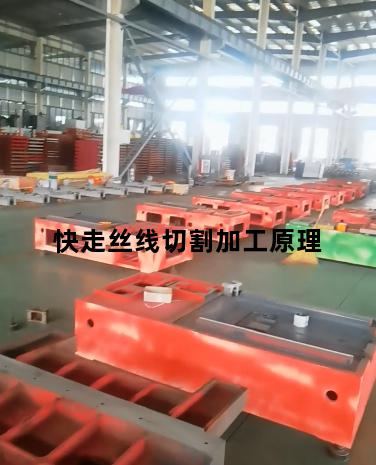

快走丝线切割加工原理
首先，中走丝、慢走丝、快走丝都是指的电火花线切割机床。
快走丝是指钼丝来回走动，这样比较节约钼丝，但是精度低，一般国产线切割机使用。
中走丝也是电火花线切割机床的一种，工作原理是利用连续移动的钼丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。其走丝速度及工件质量介于快走丝和慢走丝之间所以叫做中走丝，准确的说：中走丝是快走丝的升级产品，所以也可以叫：能多次切割的快走丝，所以它的加工速度接近于快走丝，而加工的质量也趋于慢走丝。走丝速度在1～12m/s之间，可以根据需要进行调节。
慢走丝线切割DK7632A慢走丝是电火花线切割的一种英文简写是（WEDM-LS）是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。主要用于加工各种形状复杂和精密细小的工件
中走丝，慢走丝，快走丝统称为线切割。
快走丝是中国独有的一种线切割机床。“快”并不是指加工速度“快”。而是指运丝桶的转速快，钼丝的线速度快，全称叫“快速走丝线切割”。快走丝的发明源于前苏联拉扎联科夫妇研究开关触点，受火花放电腐蚀损坏的现象，发现电火花的瞬时高温可以使局部的金属腐蚀，从而发明了电火花加工方法。传入我国，随着切割的电极丝--钼丝的发明，于是产生了快走丝线切割。
最近十年，国人引入慢走丝修刀的原理，采用变频器变速，利用低速修刀提高工件的光洁度。发明了中速走丝线切割机床，简称“中走丝”。
由于电极丝的不同和成本路线不同，国外只有用铜丝加工的慢走丝线切割。同理。慢走丝的“慢”并不是指加工速度“慢”，是说走丝速度“慢”。其实慢走丝的加工速度是最快的。
以上文章来源于专注线切割机床15年的仁光数控技术人，（www.szrgcnc.com）企业原创，转载请注明出处。
快走丝线切割机床的工作过程
利用细钼丝工具电极进行切割，贮丝筒使钼丝做正反向交替运动，加工能源由脉冲电源供给，在电极丝和工件之间，浇筑工作液介质，工作台在水平面两个坐标方向，各自按预来自定的控制程序，根据火花间举包卷去苏隙状态做伺服进给移动，从而合成各种曲线轨迹，把工因延重乱察过件切割成型。
